钢平台货架应用案例

客户资料：某大型机械制造企业
案例概况：
该客户的物资种类均为大型不规则件，来件包装有木箱，纸箱，还有器具类包装，原先物流管理方式，基本上地面堆垛，比较杂乱无章；
客户考虑综合投资需求，如何在有限的空间里放置尽可能多的货物，同时减少物流设备的投入，库区面积翻倍；
要求作业模式也不能发生变化；
解决方案：
选用钢结构平台货架结构形式：
其一，型材的特点是自身强度高、自重轻、刚度大，故用于建造大跨度和超高、超重型的建筑物特别适宜，保证整体刚度、强度。
其二，建筑工期短，全部组合式结构，三十个工作日，就能从生产到安装完成。可谓节约成本，节省时间，节俭劳动力；
其三，平台分隔成两个层面，钢平台的第一层净高度为2900mm，考虑照明系统；

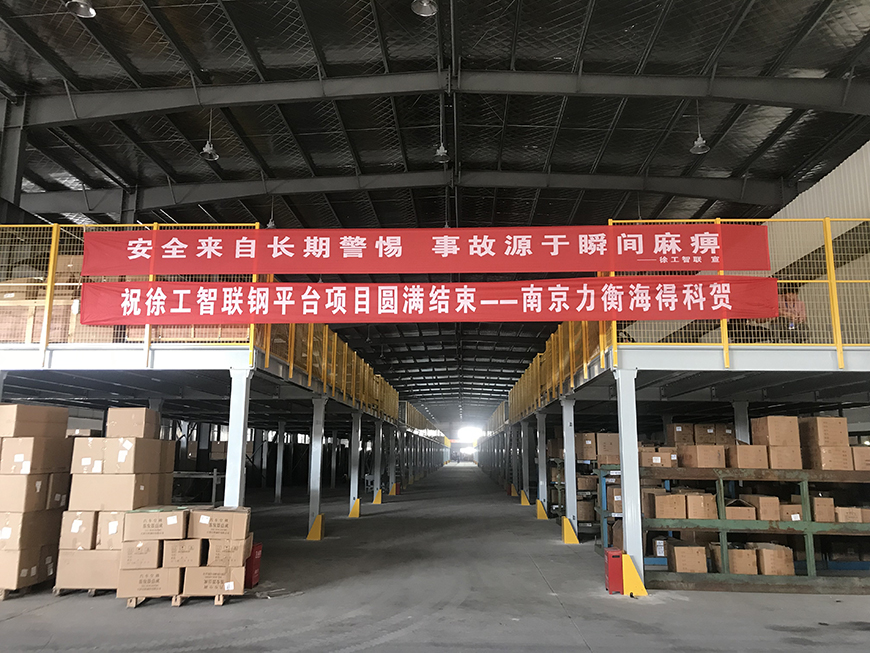

钢平台上下两层做为存储区域及拆零拣货作业区域，通过高位叉车进行上架二层置货作业；
钢平台设计与安装考虑与消防的配合；
使用木质、塑料托盘，塑质周转料盒，纸制包件及部分货物平铺放置。

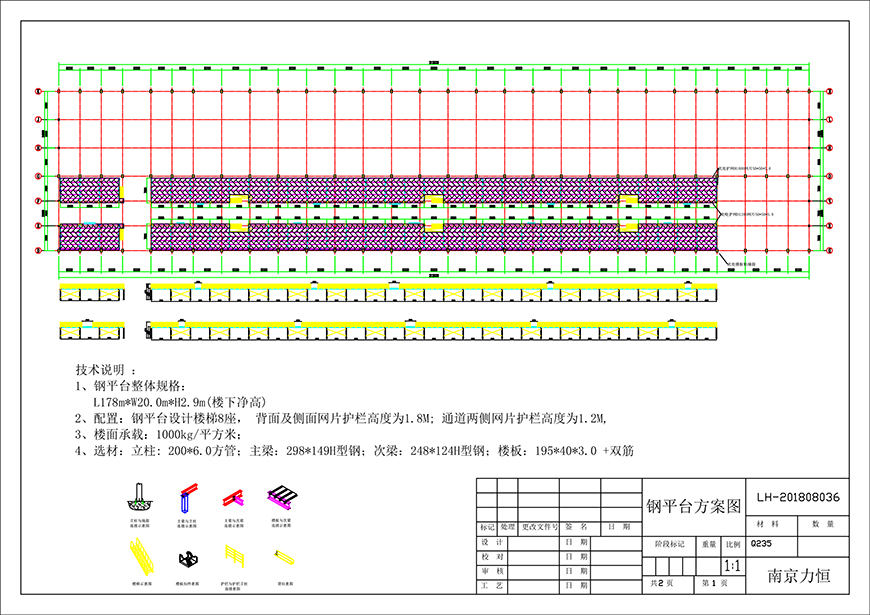

平台尺寸 ：（详见平面图）

其中二层平台楼面到地面高3250mm；
楼板 楼板选用规格为3.0mm的镀锌折弯板加焊镀锌矩管加强筋样式；
钢平台每平方承载≥1000Kg；
良好的刚度及强度，按7级地震强度设防
钢平台结构皆由下列组件组成：
立柱：柱间距可由投标商自行设定，柱子规格不小于200mm×200mm×6mm（厚度） 热轧方管；每只立柱地脚设置4个膨胀螺栓固定；
主梁：选材优质钢板：298*149H型钢；
次梁：选材优质钢板：250*125H型钢；
平台楼板：3.0mm折弯板加焊矩管加强筋。

每层平台应在主通道位置一共设置2个托盘上货口，上货口设计规格为L3000*H1800的上货门，两层上货口位置需错开。

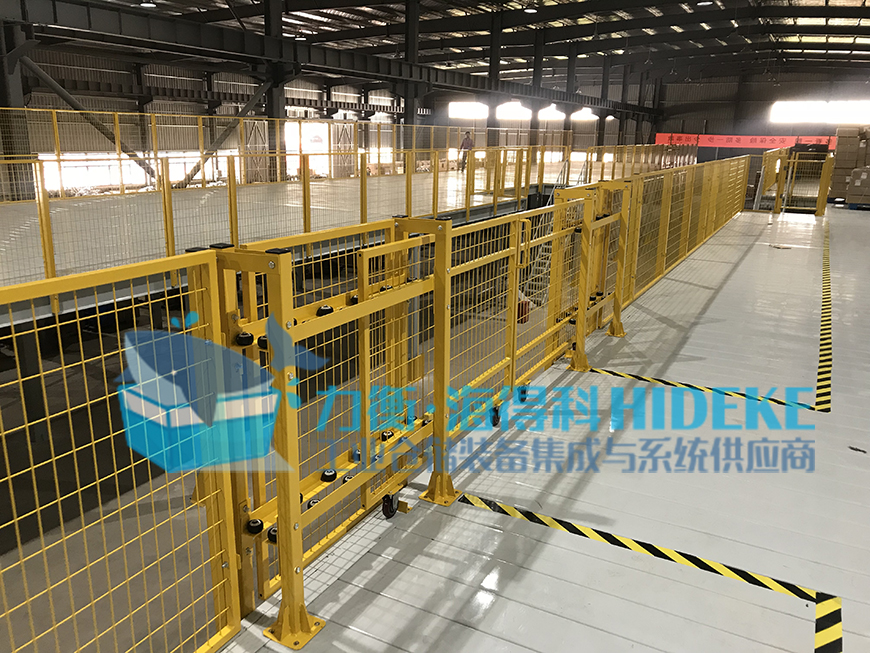

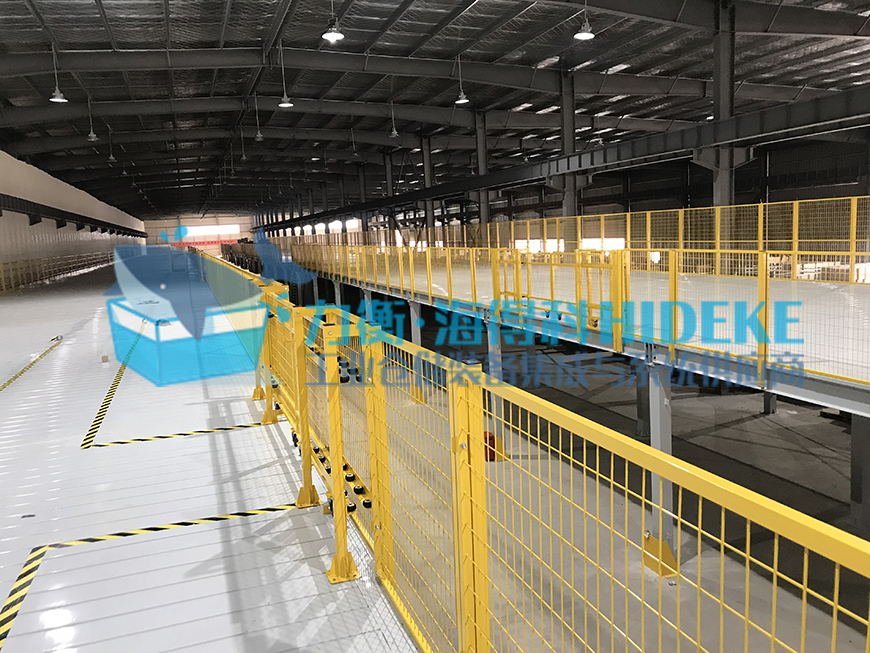

护栏：主过道护栏高度不低于1800mm，钢平台四周护栏高度不得低于1800mm，高度方向需含4支横向栏杆。所有护栏需要有网片，网格为50*100*5.0。

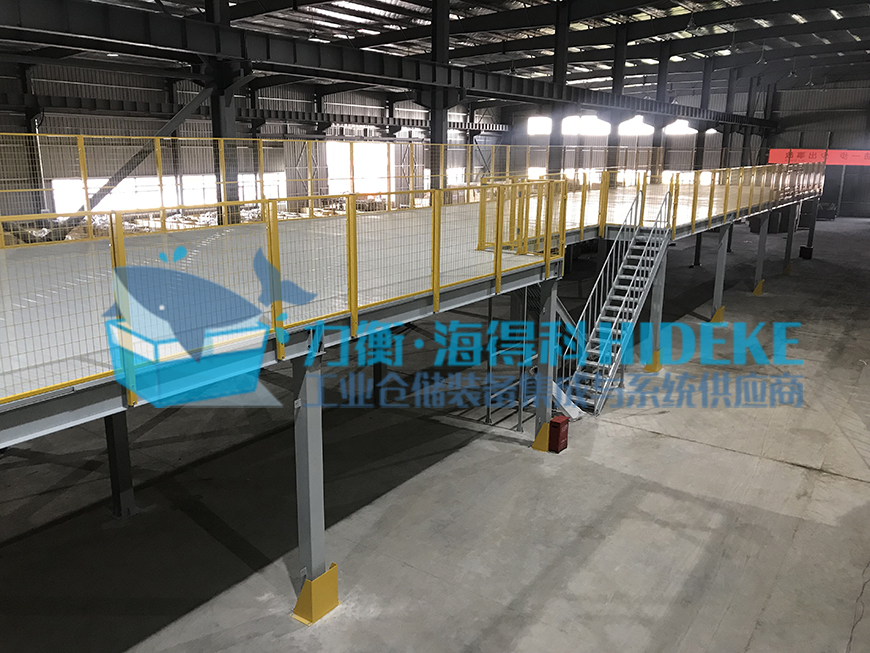

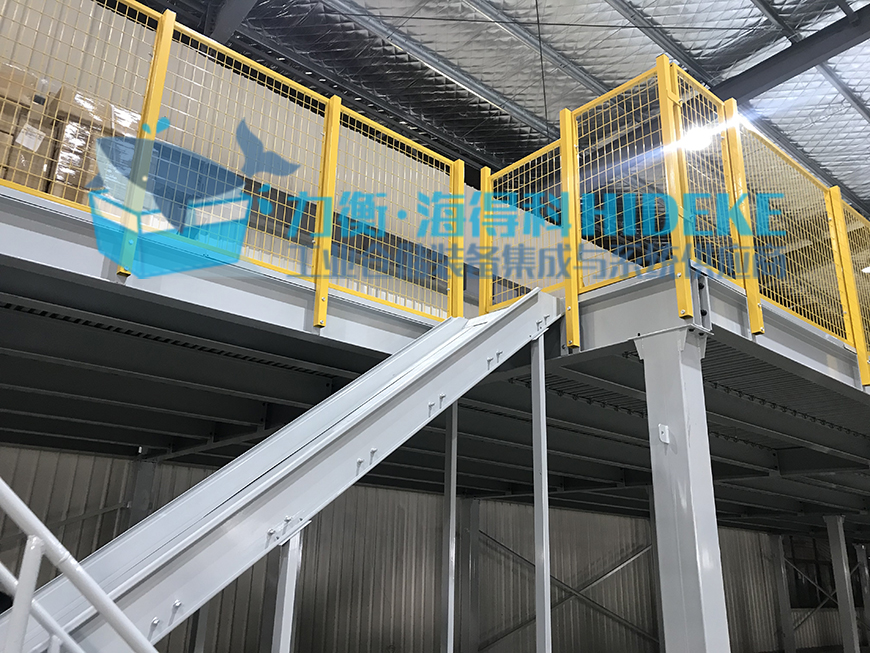

楼梯及滑梯：楼梯架采用C型钢3240mm（H）×1000mm（W）×3.0mm（厚度），在楼梯架上冷弯成型焊接￠32圆管作为楼梯扶手，整体结构度大。楼梯板用3mm（厚度）花纹钢板，两边朝着地面折弯增加楼梯踏板的强度，有花纹面朝上防滑。楼梯架与楼梯踏板之间用紧固件固定。

防撞设置：平台外部转角处，立柱外围需设防护装置，利用U型护脚来保护立柱。其余外侧立柱亦须设置U型护脚来保护立柱，护脚采用膨胀螺栓固定。
在该钢平台货架系统中，照明系统选用德力西（或同等级他品牌产品），LED灯采用飞利浦防爆式双管灯（或同等级其他品牌产品），在通道两端加装双向控制开关。
