普通穿梭车式货架系统

项目简介：
国有大型中粮生化，库房放置有机物料，因此次客户存放产品均属于少样多量的特性，且客户对存储利用率要求极高，我们为客户定考虑采用穿梭式密集存储货架，并为其配套南京力恒自主研发定制的配套穿梭台车；
最终方案得到客户认可推荐，并协助客户设计院共同完成消防报验所需的相关设备图纸；
本项目最终设备货架高度5层，货架深度20个托盘板深，存储量10000托盘；
客户需求：
方案设计、施工应尽可能尊重原仓库设计，长宽高及库内设施不可改动；
托盘材质及尺寸1300mm*1100mm*150mm（塑料）;
每托货物（含托盘）高度1350mm，每托货物重量1000KG；
库房存储能力应不小于10000个托盘位,,确保先进先出;
平均出入库数量为800吨/日，其中出库400吨/日，入库400吨/日；
物料的包装及尺寸：编织袋包装，规格：小袋、大袋及吨袋；
生产批次：20吨/批号，4、作业时间24小时/日；
解决方案：
货架采用：普通穿梭车+叉车+货架形式；
货架采用5层，高度：8500mm；单个货位货物预留空间≥300mm；

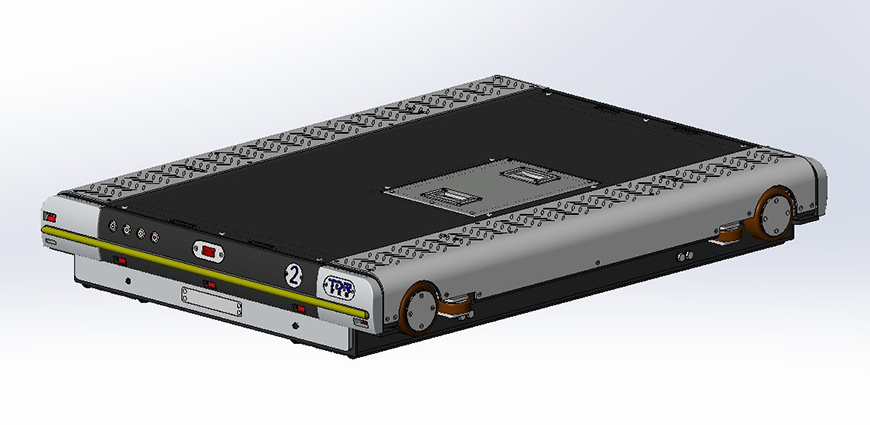

穿梭车四轮驱动，双电机同步面板提升，具有一键连续出货功能，通道整理货物功能，速度可调功能；
基本参数：xingzo空载：1.0 m/s，满载：0.8m/s；顶升：40mm；定位方式/精度：激光；
驱动方式：电动，额定载荷能力≥1500kg，驱动电机功率≥0.23kw，提升电机功率≥0.3kw；
遥控器通讯，距离至少100米；供电方式：磷酸铁锂动力电池 ；
运行噪音水平：≤60db；环境温度-30℃至+40℃；
相对湿度条件：≤85%；配备数量： 7台；

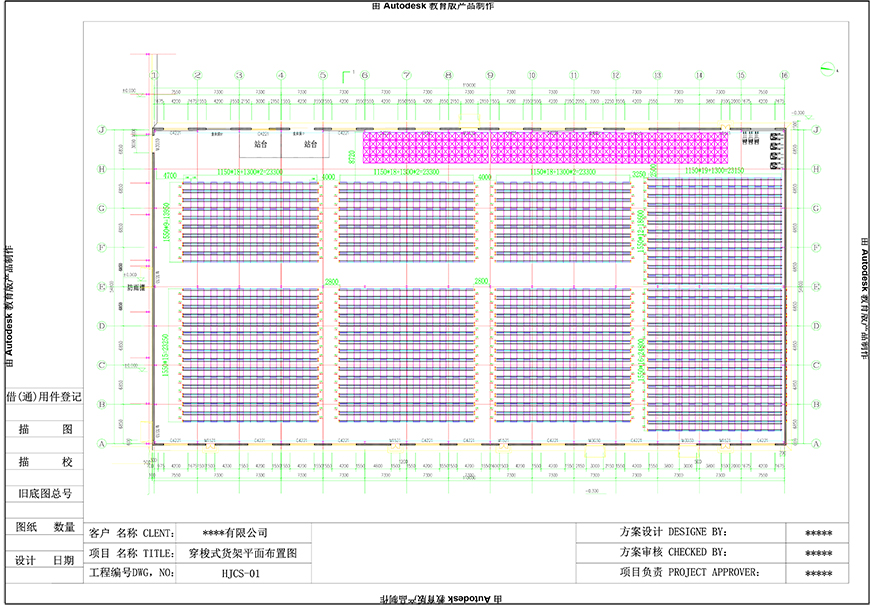

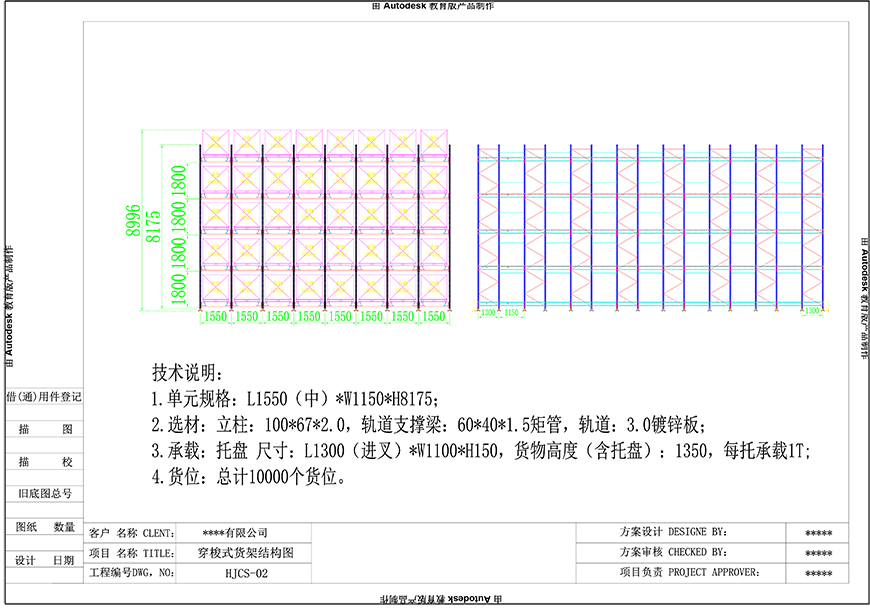

货架图纸方案：

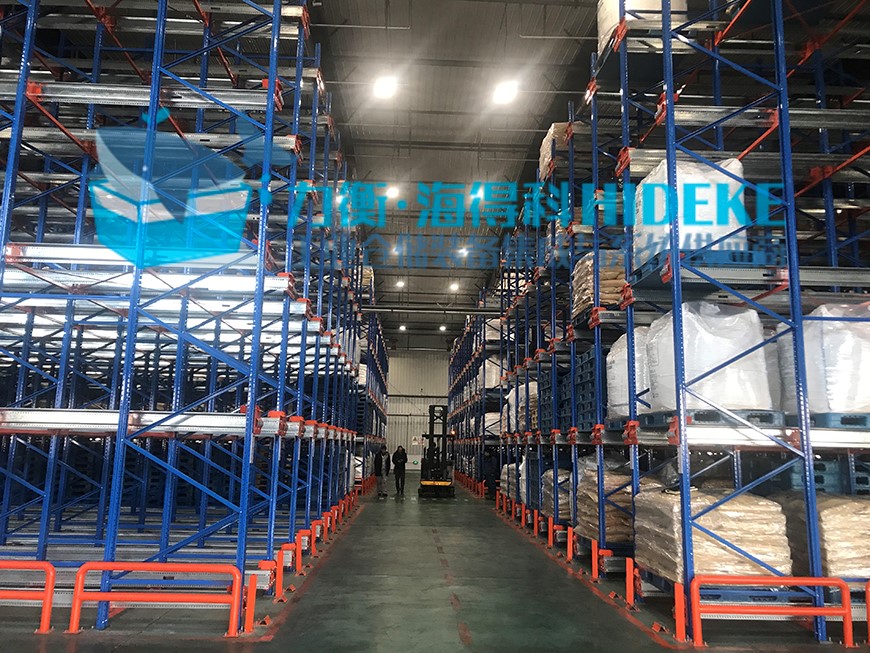

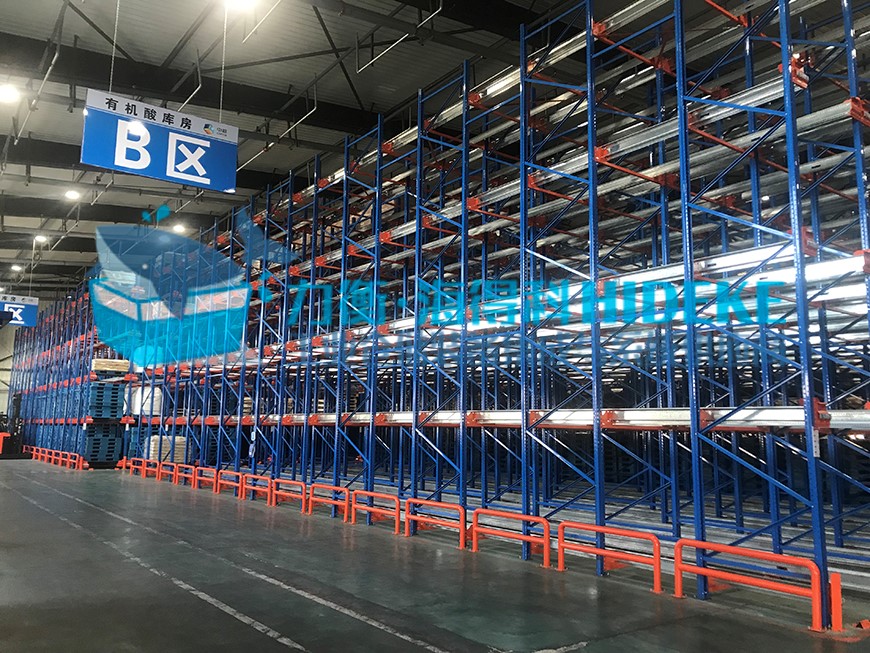

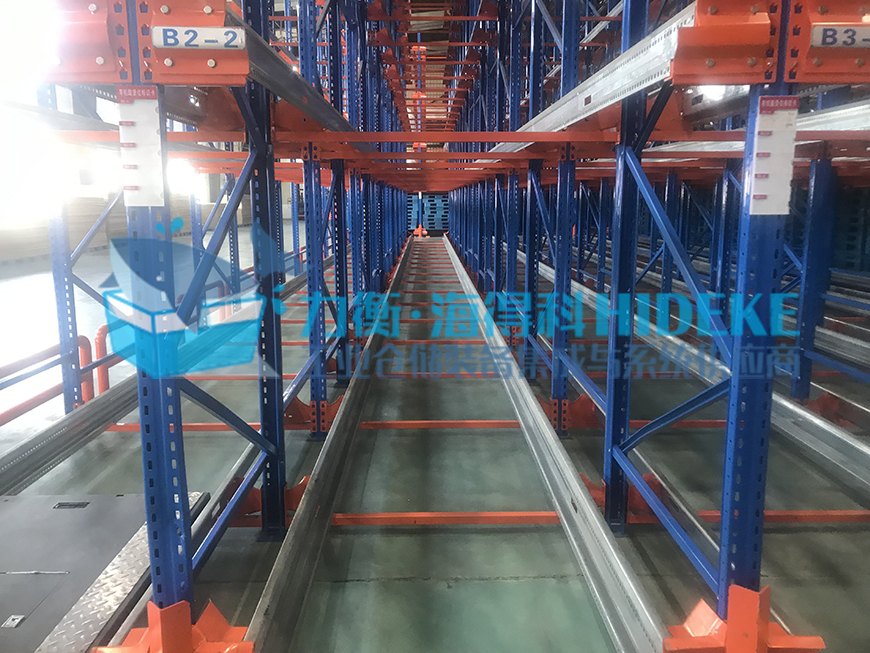

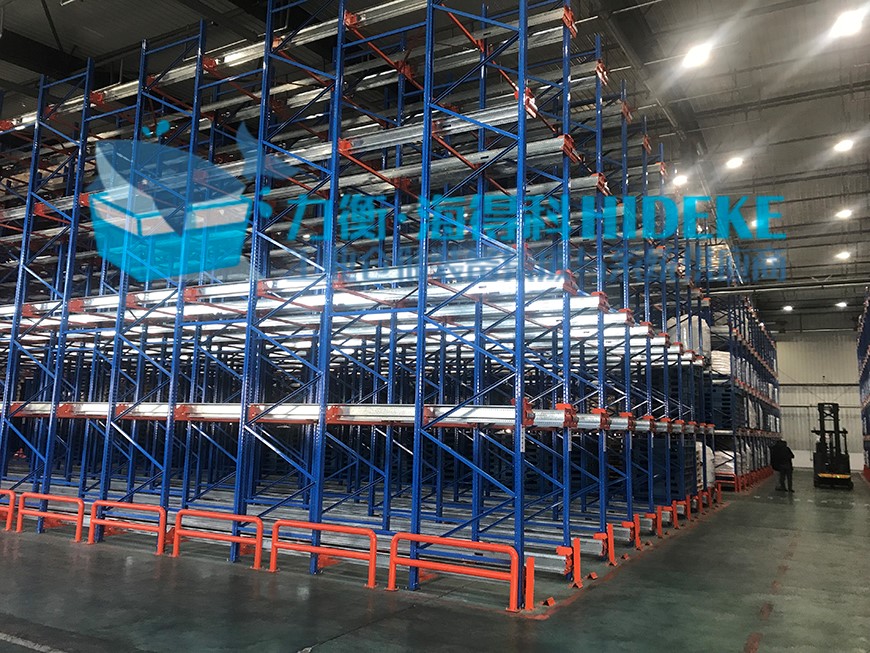

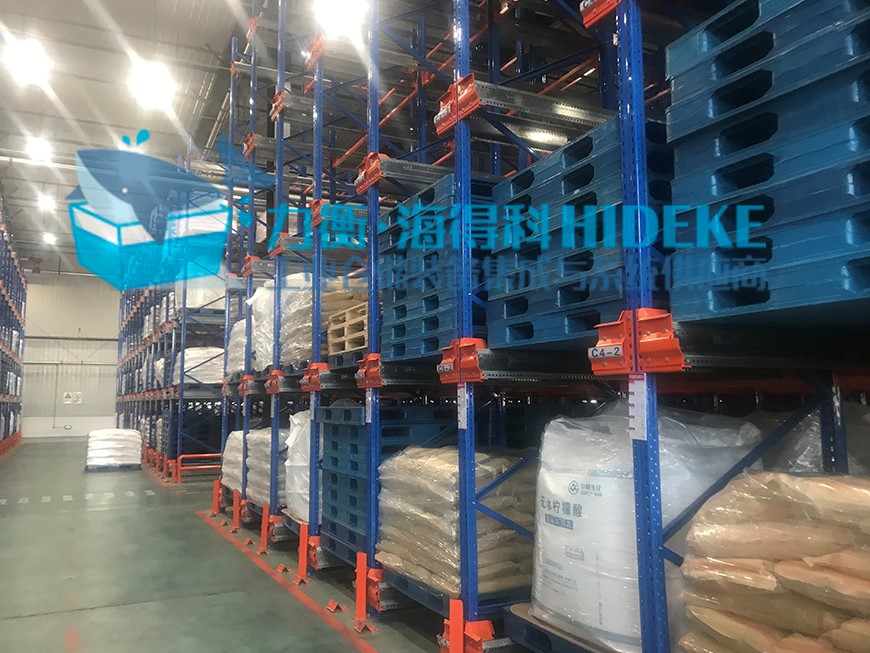

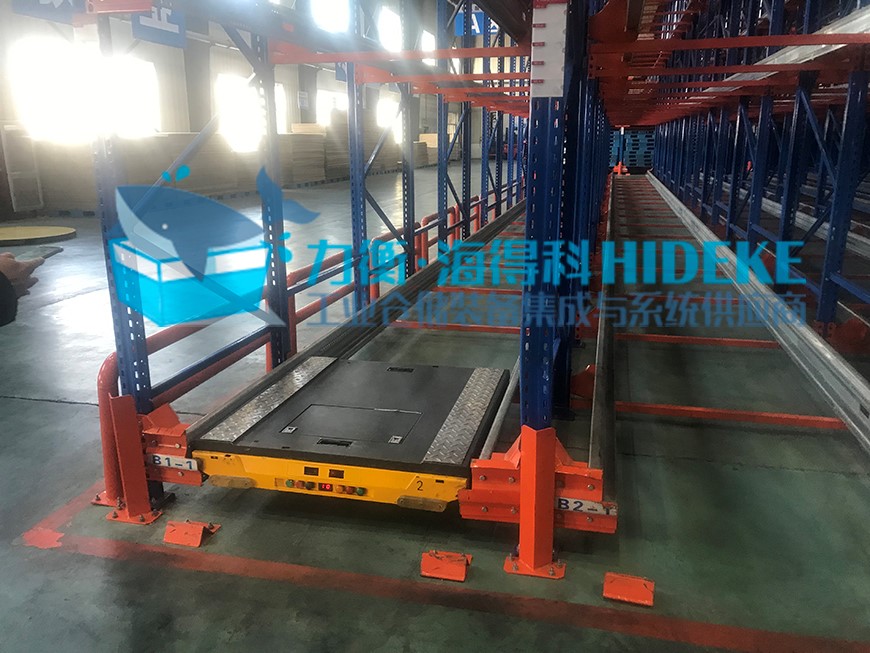

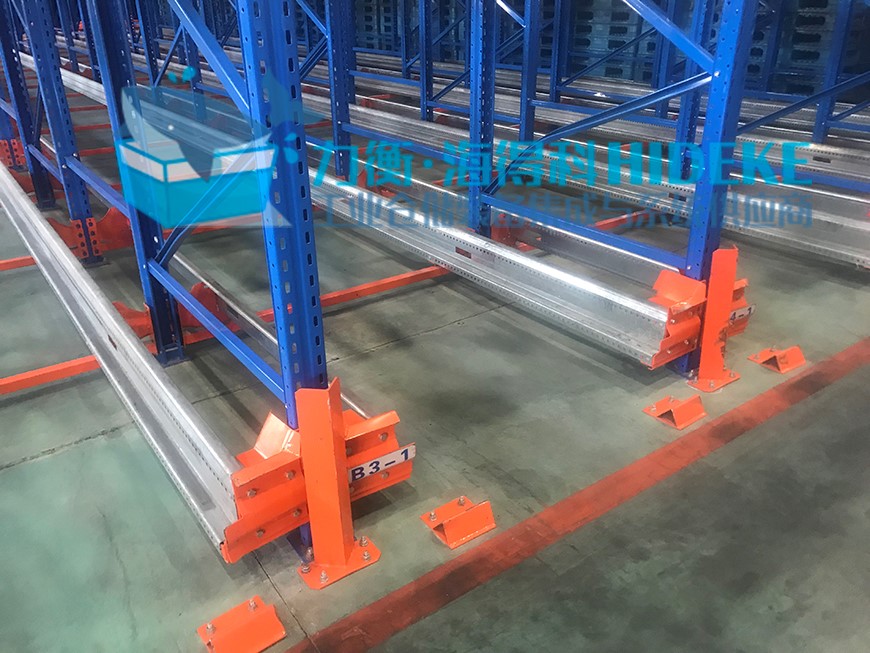

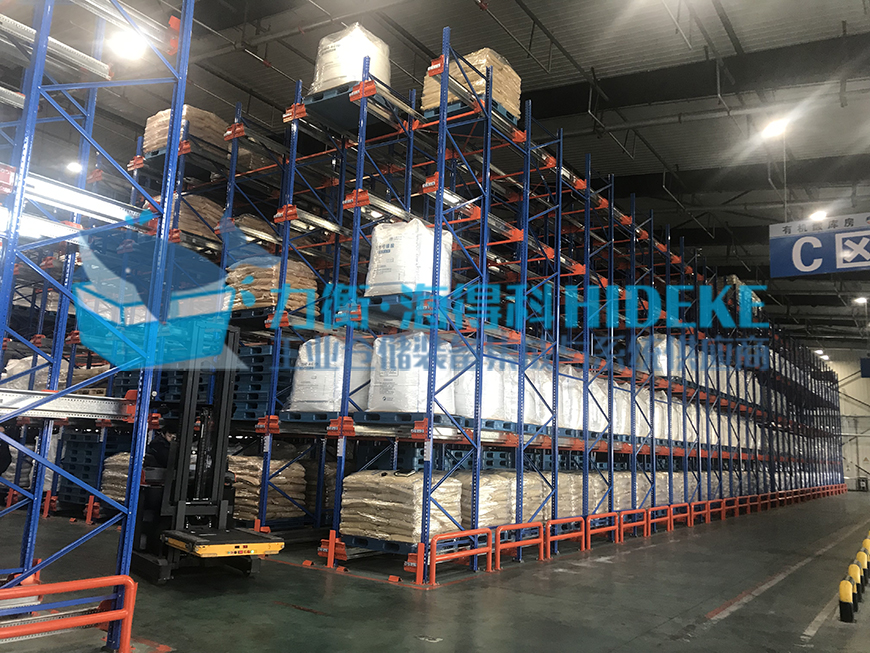

货架实际现场应用：
